Wprowadzenie
Przy realizacji dużej inwestycji kubaturowej generalny wykonawca musiał rozliczyć objętość głębokiego wykopu z podwykonawcą – a wynik tego pomiaru bezpośrednio wpływał na rozliczenia finansowe między stronami.
Wyzwanie
Zadanie komplikowały cztery rzeczy naraz:
- Bezinwazyjność – pomiar musiał być szybki, dokładny i całkowicie bezinwazyjny.
- Presja czasu – postęp prac budowlanych nie zwalniał, więc czas na realizację pomiaru był skrajnie krótki.
- Utrudniony dostęp – fizyczny dostęp do wykopu był sukcesywnie blokowany przez wylewanie kolejnych warstw płyty betonowej, więc klasyczny pomiar naziemny stawał się coraz trudniejszy.
- Rozliczenie prac – wynik miał bezpośrednie przełożenie na rozliczenia finansowe między generalnym wykonawcą a podwykonawcą, więc dokładność była krytyczna.
Rozwiązanie
Zespół SkySnap wykonał nalot fotogrametryczny dronem DJI Phantom 4 RTK wraz z pomiarem fotopunktów dla całej, 2-hektarowej inwestycji. Sam nalot w terenie zajął 30 minut. Na tej podstawie wygenerowano ortofotomapę i chmurę punktów w ciągu 4 godzin.
Pomiar objętości polegał na obrysowaniu górnej krawędzi wykopu na wygenerowanym modelu 3D – jako powierzchnię odniesienia przyjęto wybudowane warstwy płyty betonowej. Ten etap zajął 1 godzinę pracy.
Efekt
- Ostateczna objętość wykopu: 31 654 m³
- Średnia głębokość: 5,36 m (przyjęta względem powierzchni płyty betonowej)
- Czas realizacji pomiaru objętości: 1 godzina
- Łączny czas od nalotu do gotowego wyniku: ok. 5,5 godziny (30 min nalotu + 4h przetwarzania + 1h pomiaru)
Osoba wykonująca pomiar nie musiała wchodzić do wykopu ani wstrzymywać prac budowlanych – dane pozwoliły też „zamrozić” stan budowy na dzień nalotu dzięki ciągłemu modelowi terenu i utrwaleniu inwestycji na zdjęciach, co dawało możliwość odtworzenia sytuacji w razie sporu rozliczeniowego.

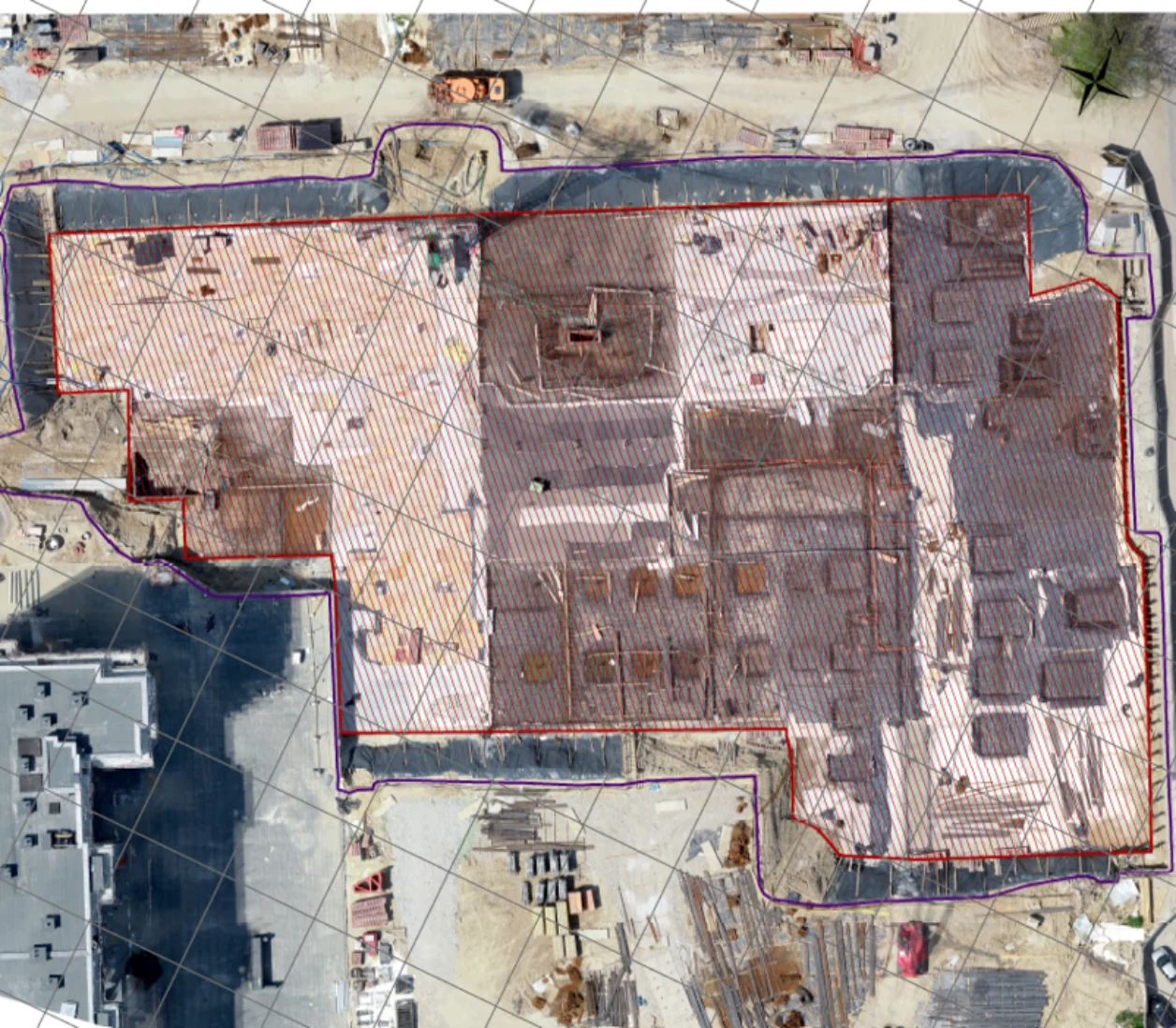

Ortofotomapa z obrysowaną górną krawędzią wykopu na modelu 3D.
Nalot fotogrametryczny dronem DJI Phantom 4 RTK nad placem budowy.
FAQ
Czy pomiar dronem wymaga wstrzymania prac budowlanych?
Nie – to jedna z głównych zalet tej metody. Osoba wykonująca pomiar nie musi wchodzić na plac ani do wykopu, a prace budowlane mogą trwać nieprzerwanie.
Jak dokładny jest pomiar objętości wykopu z drona w porównaniu do metod klasycznych?
Gęstość danych pomiarowych z nalotu fotogrametrycznego daje wyższą szczegółowość odwzorowania terenu niż klasyczne metody geodezyjne, które z natury generalizują dane pomiarowe.
Ile trwa cały proces – od nalotu do gotowego wyniku?
Przy inwestycji o powierzchni 2 ha: 30 minut nalotu, 4 godziny przetwarzania danych i 1 godzina samego pomiaru objętości.
