Wprowadzenie
HydroBIM buduje Cyfrowego Bliźniaka wałów przeciwpowodziowych rzeki Białej w Tarnowie, we współpracy z inwestorem PGW Wody Polskie oraz firmami AECOM i Skanska. Cykliczne dane z nalotów fotogrametrycznych i LiDAR SkySnap są jednym ze źródeł zintegrowanych w modelu w celu monitoringu postępu prac i nadzoru inwestycji.
Wyzwanie
Rozległa, liniowa budowla – 13 km wałów przeciwpowodziowych. Tradycyjny pomiar geodezyjny takiego zakresu trwałby tygodnie.
- Wiele źródeł danych naraz – model koordynacyjny musiał łączyć dokumentację 2D/3D, mapy Geoportalu, dane IMGW, Hydroportal oraz dane z nalotów w jednym miejscu.
- Potrzeba stanu zerowego – żeby ocenić postępy i jakość prac wykonawczych, potrzebny był precyzyjny obraz terenu sprzed rozpoczęcia robót, oparty na danych LiDAR.
- Wymogi środowiskowe – nowelizacja ustawy środowiskowej wymaga dokładnej inwentaryzacji wpływu inwestycji na otoczenie i rzetelnego zaplanowania kompensacji przyrodniczej.
Dodatkowym utrudnieniem był fakt, że wały graniczą bezpośrednio z ogrodzeniem Zakładów Azotowych w Tarnowie – loty musiały być koordynowane z zarządzającym strefą i weryfikowane pod kątem bezpieczeństwa.
Rozwiązanie
Nalot LiDAR dostarcza chmurę punktów, która zostaje przekształcona w model 3D stanu zerowego terenu. Dane z kolejnych, cyklicznych nalotów SkySnap są dostępne z poziomu Portalu SkySnap oraz w Infraworks, gdzie prowadzony jest skoordynowany model BIM – obok dokumentacji projektowej, fotograficznej i map Geoportalu.
Efekt
- Godziny zamiast tygodni – zamiast tygodni tradycyjnego pomiaru geodezyjnego, dane pozyskiwane są w godzinach
- Każdy kolejny nalot pozwala na bieżąco porównywać stan robót ze stanem zerowym
- Precyzyjna inwentaryzacja wpływu inwestycji na środowisko, zgodna z aktualnymi wymogami ustawowymi

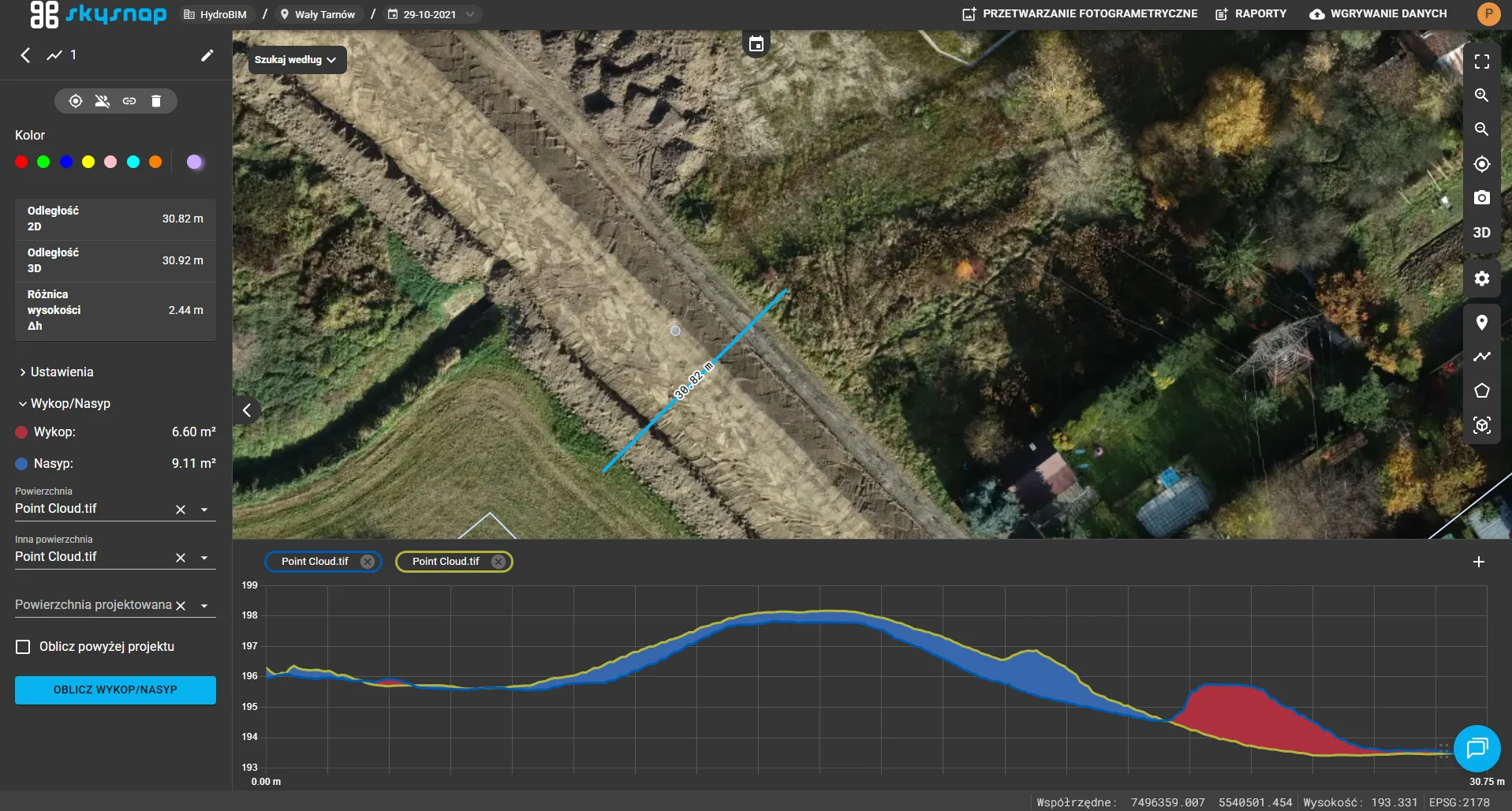

Analiza wykopu i nasypu na modelu terenu wałów przeciwpowodziowych w Portalu SkySnap.
„Korzystając z danych uzyskanych z nalotów LiDAR i modelowania 3D w BIM możemy bardzo dokładnie określić wpływ inwestycji na środowisko. Potrafimy szczegółowo zinwentaryzować niezbędną kompensację przyrodniczą i w trakcie realizacji robót systematycznie monitorować postępy prac.”
Tomasz Rajpold, prezes HydroBIM
FAQ
Czym jest Cyfrowy Bliźniak w kontekście inwestycji hydrotechnicznej?
To skoordynowany model 3D (BIM) integrujący dokumentację projektową, dane geoportalowe i cykliczne dane pomiarowe z terenu – w tym przypadku dane LiDAR i fotogrametryczne z nalotów dronem – w jednym, aktualizowanym modelu.
Dlaczego do inwentaryzacji wałów przeciwpowodziowych wykorzystano LiDAR, a nie tylko fotogrametrię?
LiDAR pozwala uzyskać dokładny model terenu nawet przy obecności roślinności, co jest kluczowe przy precyzyjnym określaniu stanu zerowego i wpływu inwestycji na środowisko wymaganego przepisami.
