Dokładność danych w fotogrametrii niskiego pułapu: Jak drony rewolucjonizują pomiary inżynierskie?

Wielu początkujących operatorów wpada w pułapkę myślenia, że kluczem do sukcesu jest wyłącznie sam moment startu drona. W rzeczywistości profesjonalna fotogrametria to naczynia połączone dwóch etapów, które zaczynają się już w terenie, ponieważ to właśnie tam zapada decyzja o jakości produktu końcowego. W tej fazie musimy precyzyjnie dobrać parametry ekspozycji oraz ustabilizować i zmierzyć fotopunkty (GCP), które stają się punktami odniesienia dla naszego modelu w rzeczywistej przestrzeni geograficznej.

Dopiero w kolejnym kroku proces przenosi się na ekran komputera, gdzie interpretacja terenu odbywa się w warunkach biurowych. Zamiast manualnie mierzyć setki punktów w trudnych warunkach pogodowych, wykorzystujemy oprogramowanie, które analizuje miliony pikseli w celu utworzenia gęstej chmury punktów, ortofotomapy oraz precyzyjnych modeli 3D.

Wybór drona do celów inżynierskich jest decyzją, która wykracza daleko poza analizę zasięgu łączności dron-kontroler czy czasu lotu. Abyśmy mogli mówić o rzetelnych danych, musimy zwrócić uwagę na dwa systemy, które odróżniają urządzenia hobbystyczne od profesjonalnych narzędzi pracy.

• Pierwszym z nich jest pozycjonowanie RTK i PPK, ponieważ standardowy GPS znany ze smartfonów pozwala na lokalizację z błędem sięgającym kilku metrów, co w inżynierii jest wartością niedopuszczalną. Systemy Real-Time Kinematic oraz Post-Processing Kinematic pozwalają określić współrzędne każdego zdjęcia z dokładnością do 2–3 cm. Dzięki tak wysokiej precyzji możemy zredukować liczbę fotopunktów w terenie nawet czterokrotnie, co okazuje się nieocenione przy realizacji projektów liniowych, takich jak budowa dróg.

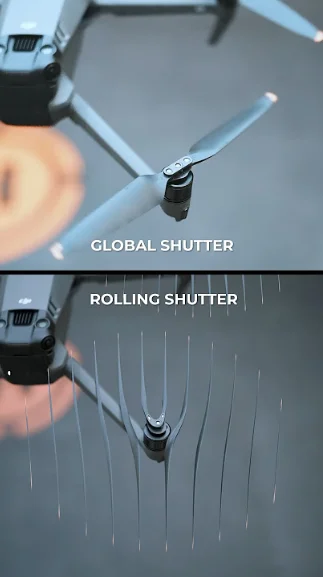

• Drugim istotnym elementem jest mechaniczna migawka (Global Shutter), o której często zapomina się przy wyborze sprzętu. Tanie drony korzystają z migawki elektronicznej, która odczytuje obraz linijka po linijce, co przy szybko poruszającym się urządzeniu powoduje mikro-zniekształcenia rujnujące geometrię modelu. Mechaniczna migawka naświetla całą matrycę jednocześnie, przez co gwarantuje idealną ostrość i geometrię każdego piksela na zdjęciu.

W fotogrametrii kluczową rolę odgrywa parametr GSD (Ground Sample Distance), który określa, jaką powierzchnię terenu reprezentuje jeden piksel na zdjęciu. Jeśli GSD wynosi 2 cm, oznacza to, że najmniejszy element, jaki jesteśmy w stanie rozróżnić w modelu, ma właśnie takie wymiary. Osiągnięcie optymalnego wyniku wymaga zachowania równowagi między wysokością lotu a rozdzielczością, dlatego zazwyczaj celujemy w pułap między 50 a 120 metrów. Do tego dochodzi rygorystyczne zachowanie pokrycia zdjęć, ponieważ tylko wtedy, gdy każdy fragment terenu widoczny jest na kilkunastu ujęciach, algorytmy mogą dokonać bezbłędnej triangulacji.

Nawet najlepszy dron wyposażony w system RTK wymaga jednak twardych dowodów na swoją dokładność. W profesjonalnych opracowaniach stosujemy Punkty Kontrolne (Checkpoints), które stanowią najważniejszy element kontroli jakości. Nie biorą one udziału w procesie tworzenia modelu, lecz służą wyłącznie do sprawdzenia końcowego błędu opracowania. Jeśli raport pokazuje wysoką zgodność na checkpointach, zyskujemy pewność, że dostarczone dane są rzetelne i gotowe do dalszych analiz.

Surowe dane stanowią dopiero początek drogi, ponieważ prawdziwa wartość biznesowa pojawia się w fazie ich interpretacji. Dzięki Portalowi SkySnap proces analizy danych staje się prosty i intuicyjny, a użytkownik może w krótkim czasie wykonać precyzyjny pomiar dowolnego elementu na ortofotomapie o wysokiej rozdzielczości, np. powierzchnię wybudowanego chodnika lub długość ułożonych krawężników.

System pozwala również na automatyczne generowanie przekrojów poprzecznych w zadanym interwale oraz umożliwia bezpośrednie porównanie bieżącego stanu prac z projektem zapisanym w plikach DXF lub LandXML. Efektem końcowym jest profesjonalny raport PDF opatrzony własnym logo, który można natychmiast przekazać inwestorowi lub inspektorowi nadzoru.

Współczesna fotogrametria nie ma na celu zastąpienia geodetów, lecz staje się ich najpotężniejszym narzędziem, które pozwala dostarczać dane szybciej i bezpieczniej, przy zachowaniu gęstości informacji nieosiągalnej dla metod tradycyjnych.
